刚刚接触RFdiffusion3时，很多朋友可能都会感到一时无从下手。相比初代RFdiffusion，新版本的上手难度明显增加了——曾经针对每个设计任务都提供了清晰的示例，我们只需稍作修改就能直接使用；而现在，情况变得复杂了许多。

即便我们认真读完了RFD3文件夹下的说明文档，成功生成了蛋白质骨架，准备进入下一步的MPNN序列设计时，却会发现MPNN的文档赫然写着：“Detailed documentation coming soon!”，瞬间让人感到进退两难。

转向根目录examples文件夹下的all.ipynb示例文件，虽然安装后能够顺利运行，但其中参数繁多、令人眼花缭乱，新手很难快速抓住重点。更让人困惑的是，即使成功运行，也常常发现RFD3生成的结构与MPNN设计的序列对不上，而如何将RFD3、MPNN和RF3三个模块串联起来，对于小白来说也是相当困难。

在这篇文章中，我将结合自己实际使用中遇到的问题、摸索出的解决方案，与大家系统梳理代码逻辑、解读关键参数，并一步步演示如何将这三个强大的工具无缝衔接，手把手带你玩转RFD3。（最后一部分是构建的自动化流程）

一、JSON 参数详解

下面这份 JSON 展示了 两个并行的蛋白设计任务，分别针对 胰岛素受体（InsulinR） 和 PD-L1，核心思路是：

利用已知受体结构中的关键相互作用原子（hotspots），引导模型生成新的结合蛋白 scaffold。

{    "insulinr": {        "dialect": 2,        "infer_ori_strategy": "hotspots",        "input": "input_pdbs/4zxb_cropped.pdb",        "contig": "40-120,/0,E6-155",        "select_hotspots": {            "E64": "CD2,CZ",            "E88": "CG,CZ",            "E96": "CD1,CZ"       },       "is_non_loopy": true    },    "pdl1": {        "dialect": 2,        "infer_ori_strategy": "hotspots",        "input": "input_pdbs/5o45_cropped.pdb",        "contig": "50-120,/0,A17-131",        "select_hotspots": {            "A56": "CG,OH",            "A115": "CG,SD",            "A123": "CD2,OH"       },       "is_non_loopy": true    }}

1、整体架构与设计逻辑

配置采用双任务独立并行结构：

{  "insulinr": { ... },  // 胰岛素受体结合剂设计  "pdl1": { ... }       // PDL1 结合剂设计}

  • insulinr 和 pdl1 是两个 独立的 InputSpecification

  • 每个 key 对应 一次完整、互不影响的设计任务

  • RFdiffusion3 会分别对它们进行采样与生成

2、全局通用参数详解

所有设计任务共享以下核心参数：

1. 配置语法版本 (dialect: 2)

  • 功能：启用 RFdiffusion3 新一代配置语法

  • 建议：所有新项目统一使用版本 2

  • 注意：旧版 RFdiffusion 配置可使用 1（不推荐）

2. 空间朝向推断策略 (infer_ori_strategy: "hotspots")

  • 功能：基于热点原子自动推断 scaffold 空间朝向

  • 工作原理：模型依据指定的 hotspot 原子，智能推断生成蛋白应如何空间定位，确保与受体形成有效相互作用界面

  • 最佳场景：已知关键接触残基但未知完整结构的蛋白-蛋白结合剂设计

  • 设计优势：生成 scaffold 会主动贴合热点区域，形成稳定的结合界面

3. 结构规则化参数 (is_non_loopy: true)

  • 功能：抑制无序 loop 结构，倾向生成规则二级结构

  • 结构影响：

    • 显著减少长而无序的 loop 区域

    • 倾向生成更多 α-螺旋/β-折叠

    • 提升蛋白的可设计性与可表达性

  • 强烈建议：在所有 binder/scaffold 设计中启用此选项

3、胰岛素受体结合剂设计实例（insulinr）

1). 受体结构输入 (input)

  • 文件说明：使用裁剪后的胰岛素受体结构 (4zxb_cropped.pdb)

  • 预处理细节：裁剪保留了受体关键结构域和与结合相关的区域

  • 设计目的：减少不必要的计算复杂度，聚焦关键相互作用界面

2). 结构组成定义 (contig)
完整字符串 "40-120,/0,E6-155" 分解为三个部分：

  • 40-120：生成长度在 40–120 个氨基酸的新蛋白

    • 目的：确保 binder/scaffold 有足够大小形成稳定结合界面

  • /0：链断开符号

    • 功能：明确区分生成蛋白与受体链

    • 作用：在结构生成中建立明确的链分离

  • E6-155：固定输入结构中 E 链的第 6–155 位残基

    • 作用：作为“受体”部分，结构和序列保持不变

    • 意义：提供稳定的对接骨架

设计模式：这是一个典型的 "新生蛋白 + 固定受体" 结合剂设计模式。

3). 关键相互作用热点 (select_hotspots)
定义了受体上最重要、最希望被新蛋白接触的原子，可以通过pymol来实现（切换到atom模式）：

  • E64: CD2, CZ – 芳香环/疏水核心原子

  • E88: CG, CZ – 疏水侧链关键原子

  • E96: CD1, CZ – 芳香环重要接触点

选择原则：

  • 残基定位：所有热点均位于受体 E 链的关键功能区域

  • 原子特异性：精确到侧链关键原子，确保相互作用的化学特异性

  • 化学特性：多为芳香环原子或疏水核心原子，适合形成 π-π 堆积或疏水相互作用

模型响应：RFdiffusion3 在生成 scaffold 时会优先靠近这些原子，围绕它们形成稳定的相互作用界面。

二、RFD3骨架生成

我们利用上面的json文件（仅insulinr），在jupyter中运行，第一步与examples中的all.ipynb比较相似：
from lightning.fabric import seed_everythingfrom rfd3.engine import RFD3InferenceConfig, RFD3InferenceEnginefrom atomworks.io.utils.visualize import view# Set seed for reproducibilityseed_everything(0)
config = RFD3InferenceConfig(    diffusion_batch_size=2  # Generate 2 structures per batch)
# Initialize engine and run generationmodel = RFD3InferenceEngine(**config)outputs = model.run(    inputs='protein_binder_design.json',      # None for unconditional generation    out_dir=None,     # None to return in memory (no file output)    n_batches=2,      # Generate 1 batch)# 可以打印出来看看设计了多少骨架for idx, data in outputs.items():    print(f"Batch {idx}: {len(data)} structure(s)")    print(f"  Output type: {type(data[0]).__name__}")
Batch protein_binder_design_insulinr_0: 2 structure(s)  Output type: RFD3OutputBatch protein_binder_design_insulinr_1: 2 structure(s)  Output type: RFD3Output
结果显示两个batch，每个骨架生成了两个骨架。
将第一个batch中的第一个结构提取出来进行下一步的MPNN序列生成：
# Extract the first generated backbone for downstream use#第一个batchfirst_key = next(iter(outputs.keys()))# 第一个batch中的第一个骨架atom_array = outputs[first_key][0].atom_array
三、MPNN序列生成
将上一步中生成的骨架的atom_array作为输入：
from mpnn.inference_engines.mpnn import MPNNInferenceEngine
# Configure MPNN inference engine# See mpnn.utils.inference.MPNN_GLOBAL_INFERENCE_DEFAULTS for all optionsengine_config = {    "model_type": "ligand_mpnn",  # or "protein_mpnn" for vanilla ProteinMPNN    "is_legacy_weights": True,    # Required for now for ligand_mpnn and protein_mpnn    "out_directory": None,        # Return results in memory    "write_structures": False,    "write_fasta": False,}
# Configure per-input inference options# See mpnn.utils.inference.MPNN_PER_INPUT_INFERENCE_DEFAULTS for all optionsinput_configs = [    {        "batch_size": 10,         # Generate 10 sequences per structure        "remove_waters": True,        "fixed_chains":['B']   #固定住受体，让其不发生改变    }]
# Run sequence design on the RFD3-generated backbonemodel = MPNNInferenceEngine(**engine_config)mpnn_outputs = model.run(input_dicts=input_configs, atom_arrays=[atom_array])
查看设计序列的情况：
from biotite.structure import get_residue_startsfrom biotite.sequence import ProteinSequence
# Extract and display the designed sequencesprint(f"Generated {len(mpnn_outputs)} designed sequences:\n")
for i, item in enumerate(mpnn_outputs):    res_starts = get_residue_starts(item.atom_array)    # Convert 3-letter codes to 1-letter using Biotite    seq_1letter = ''.join(        ProteinSequence.convert_letter_3to1(res_name)        for res_name in item.atom_array.res_name[res_starts]    )    print(f"Sequence {i+1}: {seq_1letter}")
Generated 10 designed sequences:Sequence 1: LSPEEAVELLLEALRENPGLVASLILEVDPSAVDLVYQLLAAAAANDWERVRALLRANPELARAVAERLLELLEVCPGMDIRNNLTRLHELENCSVIEGHLQILLMFKTRPEDFRDLSFPKLIMITDYLLLFRVYGLESLKDLFPNLTVIRGSRLFFNYALVIFEMVHLKELGLYNLMNITRGSVRIEKNNELCYLATIDWSRILDSVEDNHIVLNKDDNEECSequence 2: LSDEEAIELLLKTLKENPGYVASLILEEDPSAVDLVVELLQAAANNDWEKVRELLRANPELARKVAERILEDREVCPGMDIRNNLTRLHELENCSVIEGHLQILLMFKTRPEDFRDLSFPKLIMITDYLLLFRVYGLESLKDLFPNLTVIRGSRLFFNYALVIFEMVHLKELGLYNLMNITRGSVRIEKNNELCYLATIDWSRILDSVEDNHIVLNKDDNEECSequence 3: LSDEEAIDLLLEALKKNPGLVASLILEVDPSAIDLVAALLAAAAANDWDTVRAILAANPELARKVAERLLELLEVCPGMDIRNNLTRLHELENCSVIEGHLQILLMFKTRPEDFRDLSFPKLIMITDYLLLFRVYGLESLKDLFPNLTVIRGSRLFFNYALVIFEMVHLKELGLYNLMNITRGSVRIEKNNELCYLATIDWSRILDSVEDNHIVLNKDDNEECSequence 4: LSPEEAIDLLLERAKKDAGYVASLILEVDPSAIDLVYQILQALAANRWDEVRAILRANPELAKKVAERILEDEEVCPGMDIRNNLTRLHELENCSVIEGHLQILLMFKTRPEDFRDLSFPKLIMITDYLLLFRVYGLESLKDLFPNLTVIRGSRLFFNYALVIFEMVHLKELGLYNLMNITRGSVRIEKNNELCYLATIDWSRILDSVEDNHIVLNKDDNEECSequence 5: LSAEEAIDLLLEALKKDPGLVASLILEEDPSAVDLVYQLLAAASANDWDRVRELLRAHPELARRVAERLLEREEVCPGMDIRNNLTRLHELENCSVIEGHLQILLMFKTRPEDFRDLSFPKLIMITDYLLLFRVYGLESLKDLFPNLTVIRGSRLFFNYALVIFEMVHLKELGLYNLMNITRGSVRIEKNNELCYLATIDWSRILDSVEDNHIVLNKDDNEECSequence 6: LSPEEAIELLLEALKKNPGLVASLILEEDPSAIDLVYQILEAAAANDWEKVREILEANPELAQKVAERLLEREEVCPGMDIRNNLTRLHELENCSVIEGHLQILLMFKTRPEDFRDLSFPKLIMITDYLLLFRVYGLESLKDLFPNLTVIRGSRLFFNYALVIFEMVHLKELGLYNLMNITRGSVRIEKNNELCYLATIDWSRILDSVEDNHIVLNKDDNEECSequence 7: LSAQEAVDLLLAALRRDPGLVASLILEEDPSAVDLVYEILAAAAANDWDRVRAILEANPELARAVAERLLELLEVCPGMDIRNNLTRLHELENCSVIEGHLQILLMFKTRPEDFRDLSFPKLIMITDYLLLFRVYGLESLKDLFPNLTVIRGSRLFFNYALVIFEMVHLKELGLYNLMNITRGSVRIEKNNELCYLATIDWSRILDSVEDNHIVLNKDDNEECSequence 8: LSDEEAIDLLLAALREDAGLVASLILEEDPSAIDLVVELLQALAAEDWDRVRELLRANPELARRVAERLLERLEVCPGMDIRNNLTRLHELENCSVIEGHLQILLMFKTRPEDFRDLSFPKLIMITDYLLLFRVYGLESLKDLFPNLTVIRGSRLFFNYALVIFEMVHLKELGLYNLMNITRGSVRIEKNNELCYLATIDWSRILDSVEDNHIVLNKDDNEECSequence 9: LSDEEAIELLLETLKKDAGFVASKILEVDPSKVDLVYEILEAAANNDWEKVREILEANPELAKKVAERILEELEVCPGMDIRNNLTRLHELENCSVIEGHLQILLMFKTRPEDFRDLSFPKLIMITDYLLLFRVYGLESLKDLFPNLTVIRGSRLFFNYALVIFEMVHLKELGLYNLMNITRGSVRIEKNNELCYLATIDWSRILDSVEDNHIVLNKDDNEECSequence 10: LSDEEAIELLLRALRENPGLVASVILEEDPSAIDLVYALLQAAAAEDWDRVRALLAANPELARRVAERLLERLEVCPGMDIRNNLTRLHELENCSVIEGHLQILLMFKTRPEDFRDLSFPKLIMITDYLLLFRVYGLESLKDLFPNLTVIRGSRLFFNYALVIFEMVHLKELGLYNLMNITRGSVRIEKNNELCYLATIDWSRILDSVEDNHIVLNKDDNEEC
通过分析 all.ipynb 的输出结果，我们发现当前仅包含 MPNN 的序列信息，而缺少序列替换后的结构信息。进一步查阅代码后发现，目前系统已能直接输出结构信息，该结构将作为 RF3 的输入。

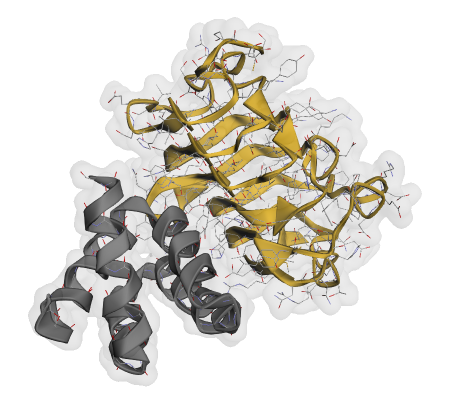

view(mpnn_outputs[0].atom_array) #查看mpnn生成的第一个序列的结构
文章配图
四、RF3结构预测
将上一步得到的MPNN结构作为输入，利用RF3进行结构预测，并基于预测结果生成评价指标，以进行进一步筛选。
from rf3.inference_engines.rf3 import RF3InferenceEnginefrom rf3.utils.inference import InferenceInput

# Initialize RF3 inference engineinference_engine = RF3InferenceEngine(ckpt_path='rf3', verbose=False)
# Create input from the MPNN-designed structure (first design)# This re-folds the sequence to validate it adopts the intended structure# 注意这里的输入是mpnn_outputs[0].atom_arrayinput_structure = InferenceInput.from_atom_array(mpnn_outputs[0].atom_array, example_id="example_protein")rf3_outputs = inference_engine.run(inputs=input_structure)
# Outputs: dict mapping example_id -> list[RF3Output] (multiple models per input)print(f"Output keys: {rf3_outputs.keys()}")print(f"Number of models for 'example_protein': {len(rf3_outputs['example_protein'])}")
进一步提取结果：
# Extract the top-ranked predictionrf3_output = rf3_outputs["example_protein"][0]summary = rf3_output.summary_confidencesprint(summary)
{'chain_ptm': [0.8, 0.69], 'chain_pair_pae_min': [[None, 13.72], [None, None]], 'chain_pair_pde_min': [[None, 6.13], [None, None]], 'chain_pair_pae': [[None, 21.29], [None, None]], 'chain_pair_pde': [[None, 8.47], [None, None]], 'overall_plddt': 0.7235, 'overall_pde': 6.8157, 'overall_pae': 17.7613, 'ptm': 0.43220582604408264, 'iptm': 0.19254466891288757, 'has_clash': False, 'ranking_score': 0.2405}
这些指标将作为下一步筛选的依据。
五、验证和输出

最后一步将RF3预测的结构与原始RFD3生成的骨架进行比较。骨架RMSD值低表明设计的序列很可能折叠成预期的结构（高可设计性）。

from biotite.structure import rmsd, superimposefrom atomworks.constants import PROTEIN_BACKBONE_ATOM_NAMESimport numpy as np
# Get structures for comparisonaa_generated = atom_array              # Original RFD3 backbone (from Section 1)aa_refolded = rf3_output.atom_array    # RF3-predicted structure
# Filter to backbone atoms (N, CA, C, O)bb_generated = aa_generated[np.isin(aa_generated.atom_name, PROTEIN_BACKBONE_ATOM_NAMES)]bb_refolded = aa_refolded[np.isin(aa_refolded.atom_name, PROTEIN_BACKBONE_ATOM_NAMES)]
# Superimpose structures and calculate RMSDbb_refolded_fitted, _ = superimpose(bb_generated, bb_refolded)rmsd_value = rmsd(bb_generated, bb_refolded_fitted)
print(f"Backbone RMSD: {rmsd_value:.2f} A")print(f"\nInterpretation: {'Excellent' if rmsd_value < 1.0 else 'Good' if rmsd_value < 2.0 else 'Moderate'} designability")
Backbone RMSD: 19.03 AInterpretation: Moderate designability
最后输出结果：
from atomworks.io.utils.io_utils import to_cif_file
# Export structures to CIF format for visualization in PyMOL/ChimeraXto_cif_file(aa_generated, "generated.cif")to_cif_file(aa_refolded, "refolded.cif")
六、整合代码
构建自动化流程，批量执行 RFD3、MPNN 及 RF3 的串联计算。

from atomworks.io.utils.visualize import viewfrom lightning.fabric import seed_everythingfrom rfd3.engine import RFD3InferenceConfig, RFD3InferenceEnginefrom mpnn.inference_engines.mpnn import MPNNInferenceEnginefrom rf3.inference_engines.rf3 import RF3InferenceEnginefrom rf3.utils.inference import InferenceInputfrom biotite.structure import rmsd, superimposefrom atomworks.constants import PROTEIN_BACKBONE_ATOM_NAMESfrom atomworks.io.utils.io_utils import to_cif_fileimport numpy as npimport os import json# Set seed for reproducibilityseed_everything(0)# 安全的输出jsondef to_json_safe(obj):    import numpy as np
    if isinstance(obj, dict):        return {k: to_json_safe(v) for k, v in obj.items()}
    elif isinstance(obj, list):        return [to_json_safe(v) for v in obj]
    elif isinstance(obj, tuple):        return [to_json_safe(v) for v in obj]
    elif isinstance(obj, np.ndarray):        return obj.tolist()
    elif isinstance(obj, np.generic):        return obj.item()
    else:        return obj
# 输出和输入outdir = './outputs'inputs_json = 'protein_binder_design.json'n_batches=2diffusion_batch_size = 2
os.makedirs(outdir, exist_ok=True)#rfd3config = RFD3InferenceConfig(    diffusion_batch_size=diffusion_batch_size  # Generate 2 structures per batch)
# Initialize engine and run generationmodel = RFD3InferenceEngine(**config)outputs = model.run(    inputs=inputs_json,      # 输入我们自己的json文件    out_dir=None,     # None to return in memory (no file output)    n_batches=n_batches,      # Generate 1 batch)
# Configure per-input inference options# See mpnn.utils.inference.MPNN_PER_INPUT_INFERENCE_DEFAULTS for all optionsinput_configs = [    {        "batch_size": 2,         # Generate 10 sequences per structure        "remove_waters": True,        "fixed_chains":['B']    }]
#初始化rf3inference_engine = RF3InferenceEngine(ckpt_path='rf3', verbose=False)
all_metrics = []
for name in outputs.keys():    for n_batche in range(diffusion_batch_size):        atom_array = outputs[name][n_batche].atom_array        os.makedirs(f'{name}_{n_batche}', exist_ok=True)        to_cif_file(atom_array, f"{outdir}/{name}_{n_batche}/{name}_{n_batche}_bb_generated.cif")
        #2. mpnn        engine_config = {        "model_type": "ligand_mpnn",  # or "protein_mpnn" for vanilla ProteinMPNN        "is_legacy_weights": True,    # Required for now for ligand_mpnn and protein_mpnn        "out_directory": f"{outdir}/{name}_{n_batche}",        # Return results in memory        "write_structures": False,        "write_fasta": True}        model = MPNNInferenceEngine(**engine_config)        mpnn_outputs = model.run(input_dicts=input_configs, atom_arrays=[atom_array])
        # 3. rf3        for nums in range(input_configs[0]['batch_size']):
            # Create input from the MPNN-designed structure (first design)            # This re-folds the sequence to validate it adopts the intended structure            # input_structure = InferenceInput.from_atom_array(atom_array, example_id="example_protein")            input_structure = InferenceInput.from_atom_array(                mpnn_outputs[nums].atom_array,                example_id=f"{name}_{n_batche}_seq{nums}"            )            rf3_outputs = inference_engine.run(inputs=input_structure)            # Extract the top-ranked prediction            rf3_output = rf3_outputs[f"{name}_{n_batche}_seq{nums}"][0]            # summary = rf3_output.summary_confidences            raw_summary = rf3_output.summary_confidences            summary = to_json_safe(raw_summary)
            # 4. Validation and Export            # Get structures for comparison            aa_generated = atom_array              # Original RFD3 backbone (from Section 1)            aa_refolded = rf3_output.atom_array    # RF3-predicted structure
            # Filter to backbone atoms (N, CA, C, O)            bb_generated = aa_generated[np.isin(aa_generated.atom_name, PROTEIN_BACKBONE_ATOM_NAMES)]            bb_refolded = aa_refolded[np.isin(aa_refolded.atom_name, PROTEIN_BACKBONE_ATOM_NAMES)]
            # Superimpose structures and calculate RMSD            bb_refolded_fitted, _ = superimpose(bb_generated, bb_refolded)            rmsd_value = rmsd(bb_generated, bb_refolded_fitted)            summary["rmsd_value"] = float(rmsd_value)
            # print(f"Backbone RMSD: {rmsd_value:.2f} A")            # print(f"\nInterpretation: {'Excellent' if rmsd_value < 1.0 else 'Good' if rmsd_value < 2.0 else 'Moderate'} designability")
            # Export structures to CIF format for visualization in PyMOL/ChimeraX            to_cif_file(aa_refolded, f"{outdir}/{name}_{n_batche}/{name}_{n_batche}_{str(nums)}_rf3.cif")            summary_record = {            "backbone": name,            "seq_id": nums,            "rmsd": float(rmsd_value),            **summary            }            all_metrics.append(summary_record)
            summary_path = f'{outdir}/{name}_{n_batche}/summary_seq{nums}.json'            with open(summary_path, 'w') as jf:                json.dump(summary, jf, indent=4)
with open(f"{outdir}/all_metrics.json", "w") as f:    json.dump(all_metrics, f, indent=2)

总结

从“无从下手”到“手把手玩转”，我们系统拆解了RFdiffusion3、ProteinMPNN与RF3这三个前沿工具的串联工作流。

RFdiffusion3的上手难度虽然增加了，但其设计能力也实现了质的飞跃。通过核心的JSON参数文件，我们能够精确引导模型，生成物理合理的全新蛋白质骨架。紧接着，ProteinMPNN为这些“骨架”高效地“赋予血肉”，设计出在能量上稳定的氨基酸序列。最后，RF3作为“终极裁判”，对设计出的“序列-结构对”进行严格评估和验证，并通过RMSD等指标帮助我们筛选出高成功率的候选设计。

这不仅仅是一个技术流程的串联，更是一套从构思想法到可验证设计的完整闭环。通过热点引导、序列优化、结构重折叠与交叉验证，我们极大地提升了从头设计蛋白的成功率与可靠性。

工具的进化带来了更高的自由度和更强的能力，同时也要求我们更深入地理解其原理与参数。希望本文的梳理与实战演示，能为你扫清探索路上的障碍，真正将RFdiffusion3等AI蛋白质设计工具，转化为你手中探索生命奥秘、创造全新功能的得力助手。

未来已来，让我们一起，用代码设计生命。
